Воздушный винт - принцип работы, характеристики

Воздушный винт является важнейшей составной частью силовой установки, и от того, насколько он сответствует двигателю и летательному аппарату зависят летно-технические качества последнего.

Помимо выбора геометрических параметров воздушного винта внимания заслуживает вопрос о согласовании чисел оборотов винта и двигателя, то есть подбор редуктора.

Принцип работы воздушного винта

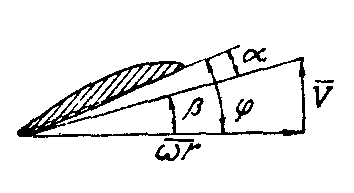

Лопасть винта совершает сложное движение - поступательное и вращательное. Скорость движения элемента лопасти будет складываться из окружной скорости и поступательной (скорости полета) - V



В любом сечении лопасти составляющая скорости V будет неизменной, а окружная скорость будет зависеть от величины радиуса, на котором находится рассматриваемое сечение.

Следовательно с уменьшением радиуса угол подхода струи к сечению увеличивается, а угол атаки сечения уменьшается и может стать равным нулю или отрицательным. Между тем известно, что крыло наиболее эффективно "работает" на углах атаки, близких к углам максимального аэродинамического качества. Поэтому для того, чтобы заставить лопасть создавать наибольшую тягу при наименьшей затрате энергии, угол должен быть переменным по радиусу: меньшим на конце лопасти и большим вблизи оси вращения - лопасть должна быть скручена.

Закон распространения толщин профиля и крутки по радиусу винта, а также форма винтового профиля определяется в процессе проектирования винта и уточняется впоследствии на основании продувки в аэродинамических трубах. Подобные исследования проводятся как правило в специализированных конструкторских бюро или институтах, оснащенных современным оборудованием и средствами вычислительной техники. Опытно-конструкторские бюро, а также самодеятельные конструкторы обычно пользуются уже разработанными семействами винтов, геометрические и аэродинамические характеристики которых представляются в форме безразмерных коэффициентов.

Основные характеристики

Диаметром винта - D называется диаметр окружности, которую описывают концы его лопасти во время вращения.

Ширина лопасти -это хорда сечения на заданном радиусе. В расчетах обычно используют относительную ширину лопасти

Толщиной лопасти на каком либо радиусе называется наибольшая толщина сечения на этом радиусе. Толшина изменяется вдоль радиуса лопасти, уменьшаясь от центра винта к его концу. Под относительной толщиной понимают отношение абсолютной толщины к ширине лопасти на том же радиусе: .

Углом установки сечения лопасти называется угол, образованный хордой данного сечения с плоскостью вращения винта.

Шагом сечения лопасти H называется расстояние, которое пройдет это сечение в осевом направлении при повороте винта на один оборот вокруг своей оси, ввинчиваясь в воздух как в твердое тело.

Шаг и угол установки сечения связаны очевидным соотношением:



Реальные воздушные винты имеют шаг, изменяющийся вдоль радиуса по определенному закону. В качестве характерного угла установки лопасти принимается, как правило, угол установки сечения, расположенного на 0,75R от оси вращения винта, обозначаемый как .

Круткой лопасти называется изменение по радиусу углов между хордой сечения на данном радиусе и хордой на радиусе 0,75R, то есть

Для удобства пользования все перечисленные геометрические характеристики обычно представляют графически в функции относительно текущего радиуса винта

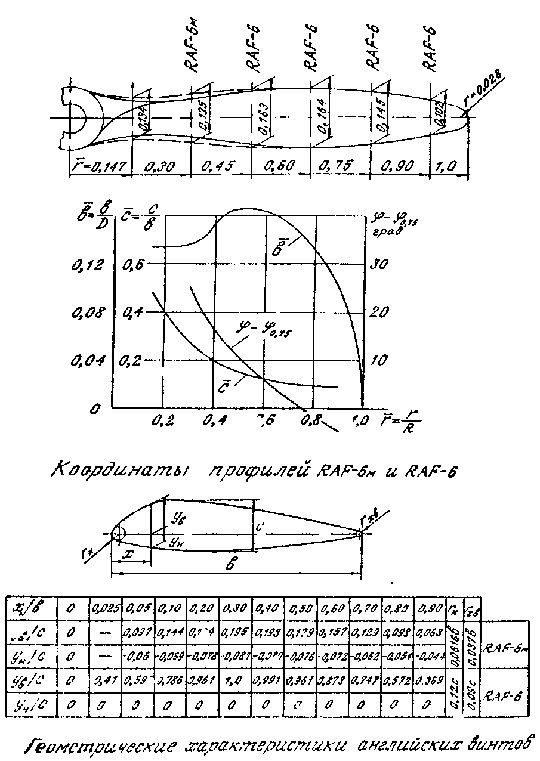

В качестве примера на следующем рисунке приведены данные, описывающие геометрию двухлопастного винта фиксированного шага:



Если винт, вращаясь с числом оборотов движется поступательно со скоростью V то за один оборот он пройдет путь . Эта величина называется поступью винта, а ее отношение к диаметру называется относительной поступью винта:



Аэродинамические свойства винтов принято характеризовать безразмерным коэффициентом тяги:



коэффициентом мощности



и коэффициентом полезного действия



где р - плотность воздуха, в расчетах может быть принята равной 0,125 кгс с²/м⁴

- угловая скорость вращения винта об/с

D - диаметр винта, м

P и N - соответственно тяга и мощность на валу винта, кгс, л. с.

Теоретический предел тяги винта

Для конструктора СЛА представляет интерес возможность без расчетов делать приближенные оценки тяги, создаваемой силовой установкой. Эта задача достаточно просто решается с помощью теории идеального пропеллера, согласно которой тяга винта представляется функцией трех параметров: мощности двигателя, диаметра винта и скорости полета. Практика показала, что тяга рационально выполненных реальных винтов всего на 15 - 25% ниже предельных теоретических значений.

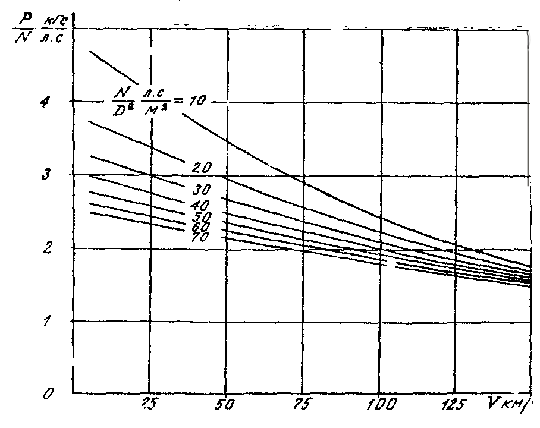

Результаты расчетов по теории идеального пропеллера показаны на следующем графике, который позволяет поределить отношение тяги к мощности в зависимости от скорости полета и параметра N/D². Видно, что при околонулевых скоростях тяга в сильной степени зависит от диаметра винта, однако уже на скоростях опрядка 100 км/ч указанная зависимость менее существенна. Кроме того, график дает наглядное представление о неизбежности уменьшения тяги винта по скорости полета, что необходимо учитывать при оценке летных данных СЛА.



по материалам:
"Руководство для конструкторов летательных аппаратов самодеятельной постройки", Том 1, СибНИИА
