Расчет биплана

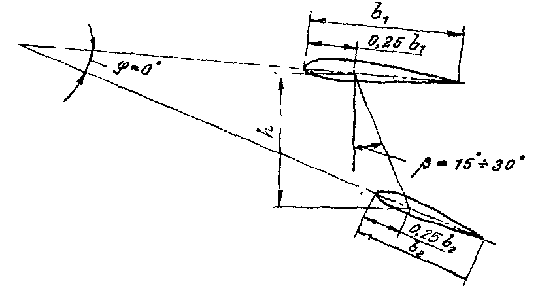

Располжение крыльев друг над другом - бипланная схема - позволяет получить требуемую площадь крыла при значительно меньших габаритах. Однако, вследствие взаимного влияния верхнего и нижнего крыльев, индуктивное сопротивление такой компоновки, как правило существенно выше по сравнению с монопланной схемой. Поэтому задачей проектирования бипланной коробки (т. е. верхнего и нижнего крыльев) является выбор параметров, указанных на следующем рисунке:



обеспечивающих минимальное индуктивное сопротивление и высокую максимальную несущую способность.

Подбор параметров бипланной коробки может быть осуществлен следующим образом:
  • Определить требуемую площадь S (рассматриваемую впоследствии как суммарную площадь верхнего S1 и нижнего S2 крыльев
  • На основании конструктивных и компоновочных соображений выбирается размах верхнего l1 и нижнего l2 крыльев (l2 должно быть меньше или равно l1), а также высота коробки h.

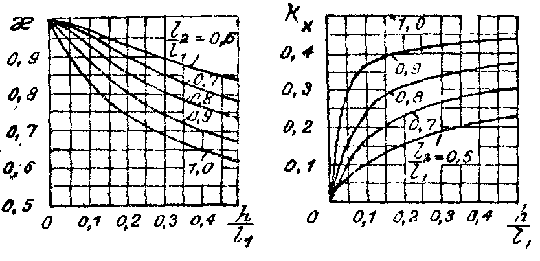

  • По следующим графикам:



    в зависимости от и определяются коэффициенты и Kx
  • расчитывается эквивалентное удлинение



    Рекомендуется, чтобы находилось в пределах 4 - 6 (уменьшение удлинения сопровождается увеличением индуктивного сопротивления)
  • Вычисляются площади верхнего и нижнего крыльев:



Расчет аэродинамических характеристик бипланной коробки рекомендуется производить следующим образом:
  • Определяется Cxo и Cya max для каждого отдельно взятого крыла биплана. Вычисляется коэффициент Cxo бипланной коробки по формуле:

  • Определяется Cya max бипланной коробки как меньший из
    Cya max 1 и Cya max 2
  • Строится полара биплана где



по материалам:
"Руководство для конструкторов летательных аппаратов самодеятельной постройки", Том 1, СибНИИА
