Номограммы для определения параметров легкого самолета по заданным летно-техническим характеристикам.

Поставленная задача может быть решена с помощью номограмм (рис 1), представленных ниже.

Исходными данными для расчета являются тип летательного аппарата, вид используемой механизации крыла, скорость сваливания и скороподьемность.

Порядок использования номограмм.

1. Задавая скорость сваливания и максимальное аэродинамическое качество, соответствующее выбранному типу летательного аппарата (номограмма 1), учитывая уровень механизации крыла (номограмма 2) и требуемую скороподьемность (номограмма 3) по номограмме 4 определить взлетный вес первого приближения для выбранной мощности двигателя.

2. Для полученного взлетного веса, с учетом скорости сваливания (номограмма 5) определить площадь крыла (номограмма 6) и его размах (номограмма 7), соответствующий выбранному удлинению.

3. Уточнение взлетного веса производится на основании суммирования весов отдельных его агрегатов, определяемых по данным на Рис 2. и полезной нагрузки.

Результаты расчета удобно представить в виде таблицы.

4. Сравнить значение взлетного веса с полученной суммой весов отдельных агрегатов. Если разность не превышает 5%, то выбранные параметры крыла можно использовать в поверочном аэродинамическом расчете летно-технических характеристик. В противном случае по номограммам 5 - 7 уточнить параметры крыла и повторить цикл расчета, начиная с п2.

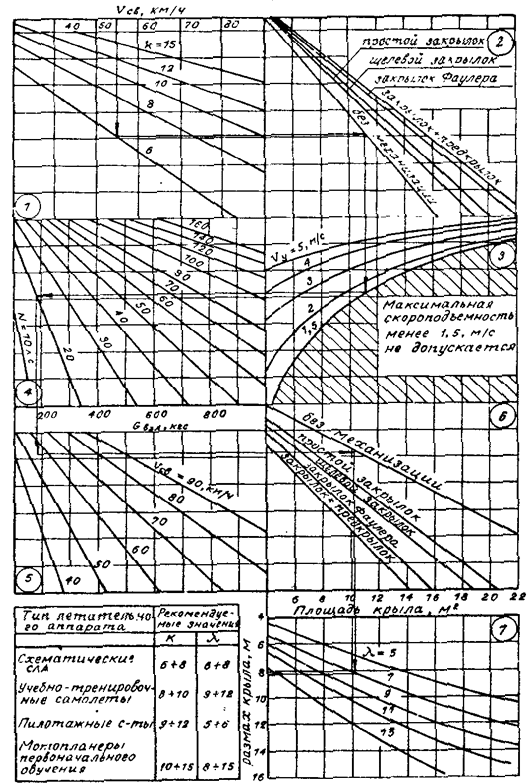

Рис 1 Номограммы для определения параметров легкого самолета

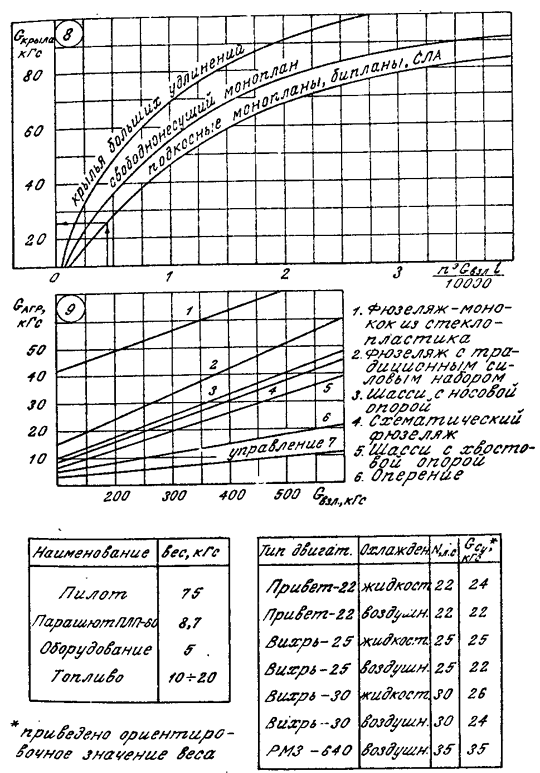

Номограммы для определения веса узлов и агрегатов самолета



по материалам: "Руководство для конструкторов летательных аппаратов самодеятельной постройки", Том 1, СибНИИА
