Особенности расчета центровки самолета схем "утка" и "тандем"

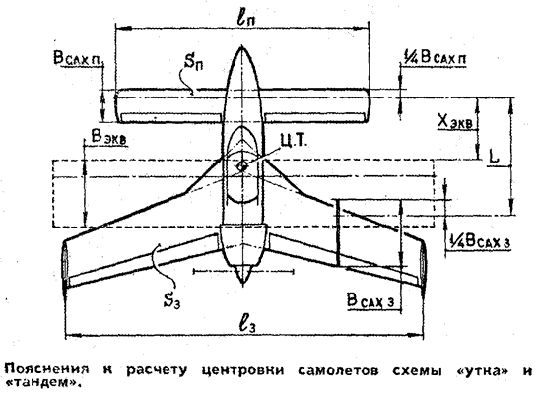

У «стандартной утки» с площадью горизонтального оперения (переднего крыла) в пределах 15...20% площади основного крыла и плечом оперения, равным 2,5...3 В Сах (средней аэродинамической хорды крыла), центр тяжести должен располагаться в пределах от - 10 до - 20%ВСАХ. В более общем случае, когда переднее крыло по параметрам отличается от оперения «стандартной утки», или у «тандема» для определения требуемой центровки удобно услов« но привести эту компоновку к более привычной для понимания нормальной аэродинамической схеме с условным эквивалентным крылом (см. рис.).



Центровка, как и в случае нормальной схемы, должна лежать в пределах 15...25% ВЭКВ (хорды условного эквивалентного крыла), которая находится следующим образом:



При этом расстояние до носка эквивалентной хорды равняется:

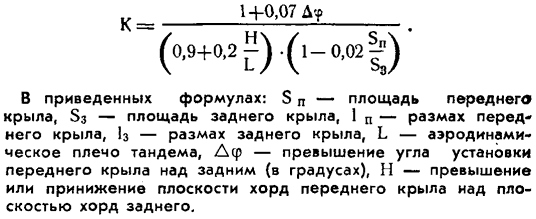

где К - коэффициент, учитывающий разность углов установки крыльев, скосы и торможение потока за передним крылом, равняется:



Учтите, что эмпирические формулы и рекомендации по определению центровки достаточно приблизительны, поскольку взаимное влияние крыльев, скосы и торможение потока за передним крылом рассчитать трудно, точно это определяется только по продувкам. Авиаторам-любителям для экспериментальной проверки центровки самолета необычной схемы рекомендуем пользоваться летающими, в том числе и кордовыми, моделями. В практике авиастроения такой метод иногда применяется. И в любом случае для самолета любительской постройки центровку, определенную по формулам, следует уточнить при выполнении скоростных рулежек и подлетов.

по материалам: СЕРЬЕЗНОВ, В. КОНДРАТЬЕВ "В НЕБЕ ТУШИНА - СЛА" "Моделист-Конструктор" 1988, №3
